灌区远程监控、灌区信息化

• 关键词： 灌区远程监控 灌区信息化 灌区远程监控系统
• 摘要：灌区远程监控、灌区信息化

灌区远程监控、灌区信息化

一、系统概述：
1、灌区管理存在的问题
   ★ 面积大，渠道多、分布复杂。
   ★ 泵站、闸门多，不能统筹管理。
   ★ 管理人员少，管理成本高。
   ★ 缺乏信息化管理手段，难以统计、分析。
   ★ 安全隐患不能及时发现。

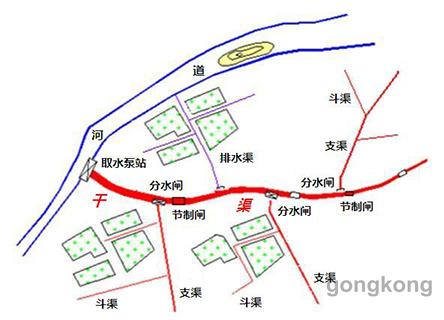

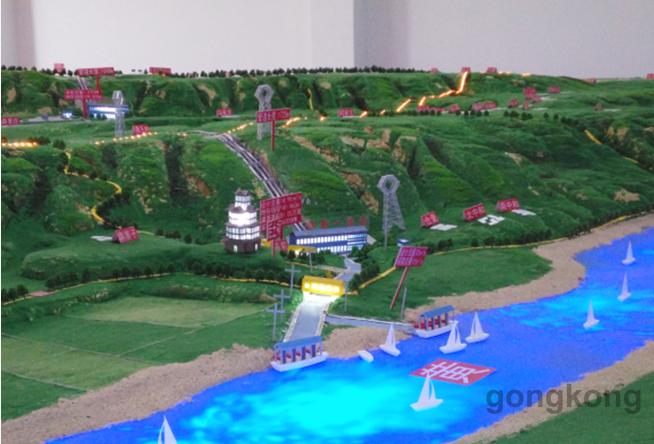

典型灌区示意图

2、系统功能：
   ★ 闸门远程启、闭
   ★ 闸门电机运行电流、电压监测
   ★ 闸门开度、开到位、关到位状态监测
   ★ 闸后渠道流量、水位监测
   ★ 闸口人员巡检情况监测
   ★ 电流、电压异常，设备故障自动报警
   ★ 支持扩展现场照片、视频监测

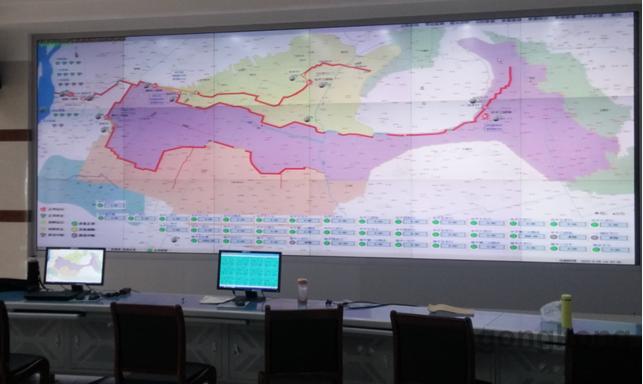

灌区远程监控系统监控中心

3、系统建设意义
   ★ 提升开关闸效率、节约灌溉用水。
   ★ 缩减管理成本，减员增效。
   ★ 统筹管理灌区，优化水资源配置。
   ★ 水量精确计量，收费有理有据。
   ★ 及时发现故障，保障灌区可持续发展。

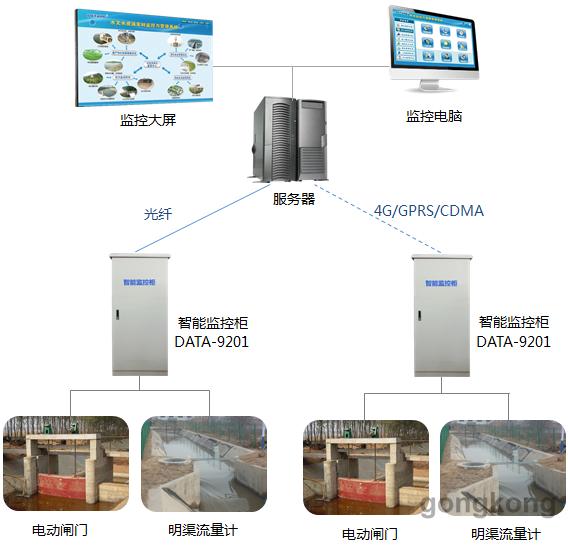

二、系统构成

系统特点：
   ★ 功能丰富：一套智能监控柜可同时实现闸门监测、本地/远程控制和流量监测等多项功能。
   ★ 通信灵活： 根据现场情况可灵活选择光纤、4G、GPRS、CDMA等通信方式。
   ★ 远程访问：监控系统软件支持电脑、手机APP远程访问，方便管理。
   ★ 分级管理：不同管理人员不同操作权限，安全、可靠。
   ★ 自动报警： 数据、设备异常时，通过电脑、手机APP、手机短信等多种形式报警。
   ★ 方便扩展：软、硬件产品采用模块化设计，方便后期功能增加、升级。三、核心产品

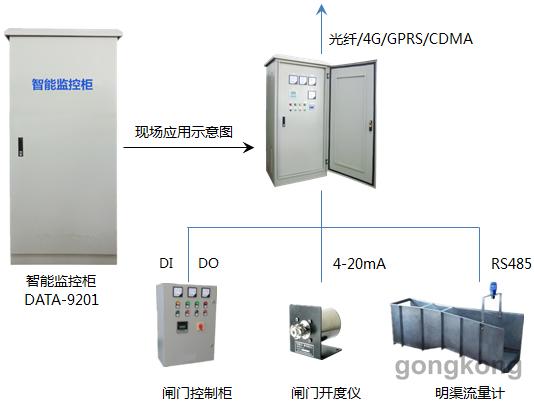

1、智能监控柜

主要功能：
   数据采集：电流、电压、开度、水位、流量等数据采集。
   状态采集：开到位、关到位、故障、供电状态采集。
   现场显示：液晶或数码管显示监测数据、运行参数。
   远程通信：光纤、4G、GPRS或CDMA通信。
   本地控制：现场按钮控制闸门开、关、停。
   远程控制：远程遥控闸门开、关、停。
   扩展功能：支持图像（照片或视频）监控。技术参数：
   串口：3路（RS232/RS485）。
   AI：8路（4-20mA/0-5V）。
   DI/PI：9路
   DO：5路
   网口：1路（RJ45）
   显示面板：液晶或数码管
   无线通信：4G、GPRS或CDMA可选。
   供电电压：AC 220V 或AC 380V。
   尺寸：700*540*240mm、900*540*300mm或定制
   材质：铁质或不锈钢可选。2、灌区自动化管理系统软件

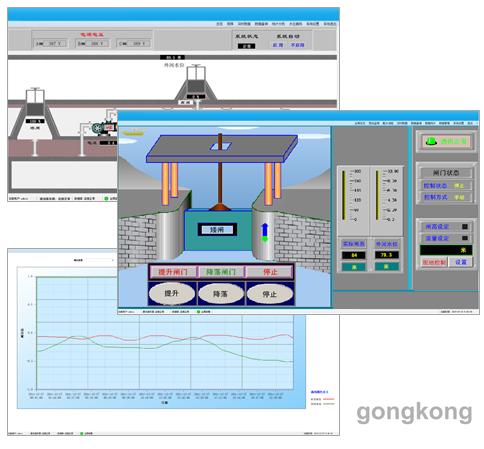

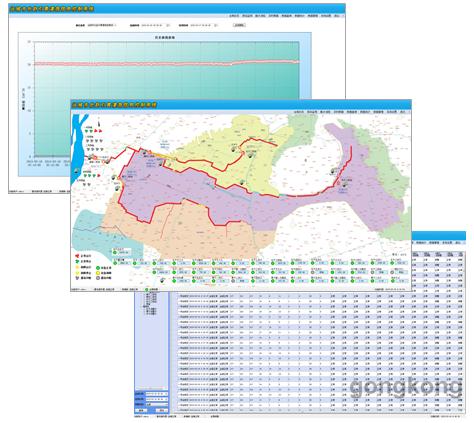

软件功能：
   ● 矢量地图展现闸站分布
   ● 闸门状态及电流电压、开度、状态展示
   ● 渠道流量、水位展示
   ● 闸门远程开、关、停控制
   ● 数据越限、设备异常声、光报警。
   ● 数据报表统计、曲线分析。
   ● 设备/档案管理、维护。
   ●  支持其他功能定制。

软件特点：
   ● 图形化展现数据，直观、方便。
   ●  C/S（客户端访问）、B/S（网页访问）类型可选。
   ● 测点数量无限制，方便系统扩容。
   ● 支持日报表、月报表等定制。
   ● 支持扩展图像监控功能
   ● 支持对接其它软件平台

  山西省运城市灌区信息化管理系统案例分享

   山西省运城市北赵引黄工程建设管理局灌区信息化项目，整个灌区环线全部架设光纤，总长150公里，流量监控与视频监控同步，此项目受到山西省长李小鹏的高度好评。

   项目中流量监测点共计75个，采用明渠流量计配合唐山平升通用控制器RTU（网口通讯）来实现；视频监测点共计81个，主要分布在3条主干渠上。

   整个渠道水流走向（从黄河取水一直到灌溉末端农户取水）直观明了的展现在信息管理中心15块（每块55寸）拼接大屏幕上。信息中心数据服务器与数字沙盘联动，3D动态效果展示，整个信息化系统完美展示在管理者眼前。

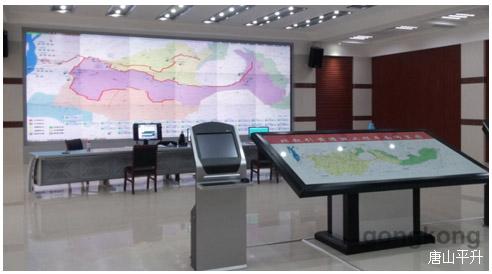

灌区信息化管理中心

   工作原理这里不再赘述，主要介绍一下供电部分的选型和配置：由于沿线架设光纤太长，采用市电压降太大，所以市电不是首选，而太阳能供电是该项目的不二选择。

   综合系统供电要求，系统中所有的设备均采用直流24V供电，所以流量监测部分配置2块40W电池板（串联），2块48AH蓄电池（串联）；视频监测部分配置2块60W电池板（串联），2块200AH蓄电池（串联），满足7天连续阴雨天持续工作的要求。

   蓄电池均配置塑料箱体，地埋安装，深度不小于50cm，防止冬天冻坏蓄电池，蓄电池坑原则上不作处理，直接黄土埋上即可，另外箱体穿线管需与外界良好导通，防止潮气无法导出。

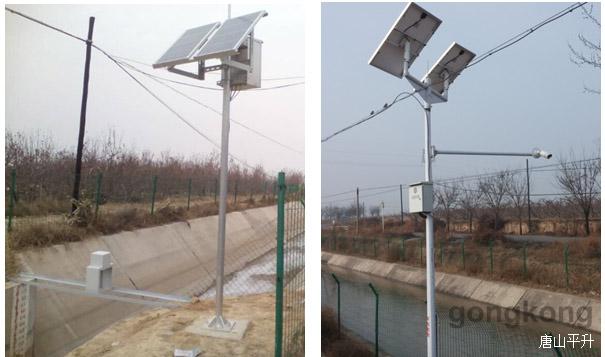

流量监控点和视频监控点

   山西省水资源匮乏，虽说引黄工程能缓解一部分压力，但是不能解决根本问题，最重要的还是要改变老百姓的用水意识。取水计量收费，取之于民用之于民，北赵引黄工程建设管理局这套灌区信息化管理系统为未来解决山西省水资源匮乏的现状指明了方向。
